MPP

MPP(Multimedia Processing Platform，多媒体处理平台)属于自研操作系统 Bianbu，其目的是封装多平台硬件编解码的使用差异，提供统一的 API 供开发者使用。

1. 模块介绍

1.1 概念术语

MPP(Multimedia Processing Platform)：多媒体处理平台。
MPI(Multimedia Processing Interface)：多媒体处理平台提供给上层的 API 调用。
MPP AL: 抽象层，对不同 IP，不同 SOC，不同方案的多媒体接口进行抽象。
Packet：数据包，主要表示经过压缩后的数据，即解码前或者编码后的数据，如 H.264/H.265 的视频流。
Frame：数据帧，主要表示未经压缩的数据，即解码后或者编码前的数据，如 YUV420 的图像。

1.2 模块功能

目前 MPP 主要包含下面几个部分：

VDEC: 视频解码子模块及开放 API，主要用于各种数据流 packet 的解码。
VENC: 视频编码子模块及开放 API，主要用于 RGB/YUV 数据帧 frame 的编码。
G2D: 2D 图形处理加速子模块及开放 API，主要进行数据帧 frame 的格式转换，缩放，旋转，裁剪等操作。
BIND 系统：支持多模块动态绑定。
AL(Abstract Layer): 支持多平台。
VI: 视频输入子模块及开放 API，目前仅支持文件输入及标准 V4L2 输入。
VO: 视频输出子模块及开放 API，目前仅支持文件输出及 SDL2 视频输出。

未包含部分：

AI/AO: 音频的输入输出，走标准的 pipewire->alsa-lib->alsa driver。
AENC/ADEC: 纯软件实现，Gstreamer/FFmpeg 等开源框架都有全面支持，暂不支持。

1.3 配置说明

1.3.1 调试配置

MPP_PRINT_BUFFER：环境变量，默认 0，配置成 1 后能够实时打印 buffer 状态。
MPP_SAVE_OUTPUT_BUFFER：环境变量，默认 0，配置成 1 后能够保存解码后的 YUV buffer，YUV buffer 较大，会导致播放卡顿并且保存文件会占用较大空间，请注意。
MPP_SAVE_OUTPUT_BUFFER_PATH：环境变量，用于配置输出 YUV 的文件路径，默认/home/bianbu/output.yuv，MPP_SAVE_OUTPUT_BUFFER 开启后才生效。
MPP_FRINT_UNFREE_PACKET：环境变量，默认 0，配置成 1 后能够实时打印 packet 的申请释放情况
MPP_FRINT_UNFREE_FRAME：环境变量，默认 0，配置成 1 后能够实时打印 frame 的申请释放情况
MPP_FRINT_UNFREE_DMABUF：环境变量，默认 0，配置成 1 后能够实时打印 dmabuf 的申请释放情况

使用示例：

#需要实时打印buffer状态
export MPP_PRINT_BUFFER=1

#需要保存解码后的YUV数据到/mnt/a.yuv
export MPP_SAVE_OUTPUT_BUFFER=1
export MPP_SAVE_OUTPUT_BUFFER_PATH=/mnt/a.yuv

1.3.2 参数配置

暂未提供配置参数

1.4 源码

1.4.1 源码位置

MPP 的源码位置位于：

bianbu-linux/package-src/mpp

1.4.2 源码编译

bianbu-linux 方案中默认已经开启了编译，如果需要修改代码后需要重新编译，执行：

make mpp-rebuild

1.4.3 源码结构

MPP 的源码结构及简要说明如下（源码结构做了精简）：

|-- al                               ；AL(Abstract Layer)层代码，对接各平台功能模块或者驱动
|   |-- CMakeLists.txt
|   |-- include
|   |   |-- al_interface_base.h      ；AL层接口基类
|   |   |-- al_interface_dec.h       ；AL层解码接口基类，继承于base
|   |   |-- al_interface_enc.h       ；AL层编码接口基类，继承于base
|   |   |-- al_interface_g2d.h       ；AL层图像转换接口基类，继承于base
|   |   |-- al_interface_vi.h        ；AL层视频输入接口基类，继承于base
|   |   `-- al_interface_vo.h        ；AL层视频输出接口基类，继承于base
|   |-- vcodec                       ；对接多平台的编解码模块或者驱动
|   |   |-- chipmedia                ；对接chipmedia IP的编解码器
|   |   |   |-- CMakeLists.txt
|   |   |   `-- starfive             ；对接starfive的编解码器API（暂未实现）
|   |   |       |-- sfdec_plugin.c
|   |   |       `-- sfenc_plugin.c
|   |   |-- CMakeLists.txt
|   |   |-- debug                    ；虚拟解码插件，输出简单纯色图，用于debug
|   |   |   |-- CMakeLists.txt
|   |   |   `-- fake_dec_plugin.c
|   |   |-- ffmpeg                   ；对接ffmpeg软件编解码，用于debug
|   |   |   |-- CMakeLists.txt
|   |   |   |-- ffmpegdec.c
|   |   |   |-- ffmpegenc.c
|   |   |   `-- ffmpegswscale.c
|   |   |-- k1
|   |   |   |-- CMakeLists.txt
|   |   |   `-- jpu                  ；对接K1的Jpu编解码（暂未实现）
|   |   |       |-- include
|   |   |       |-- jpudec.c
|   |   |       `-- jpuenc.c
|   |   |-- openh264                 ；对接openh264软件编解码库，用于debug
|   |   |   |-- CMakeLists.txt
|   |   |   |-- include
|   |   |   |   `-- wels
|   |   |   |       |-- codec_api.h
|   |   |   |       |-- codec_app_def.h
|   |   |   |       |-- codec_def.h
|   |   |   |       `-- codec_ver.h
|   |   |   |-- openh264dec.cpp
|   |   |   |-- openh264enc.cpp
|   |   |   `-- README.md
|   |   |-- openmax                  ；对接openmax
|   |   |   |-- CMakeLists.txt
|   |   |   |-- include
|   |   |   |   |-- khronos
|   |   |   |   |   |-- OMX_Audio.h
|   |   |   |   |   |-- OMX_ComponentExt.h
|   |   |   |   |   |-- OMX_Component.h
|   |   |   |   |   |-- OMX_ContentPipe.h
|   |   |   |   |   |-- OMX_CoreExt.h
|   |   |   |   |   |-- OMX_Core.h
|   |   |   |   |   |-- OMX_ImageExt.h
|   |   |   |   |   |-- OMX_Image.h
|   |   |   |   |   |-- OMX_IndexExt.h
|   |   |   |   |   |-- OMX_Index.h
|   |   |   |   |   |-- OMX_IVCommon.h
|   |   |   |   |   |-- OMX_Other.h
|   |   |   |   |   |-- OMX_Types.h
|   |   |   |   |   |-- OMX_VideoExt.h
|   |   |   |   |   `-- OMX_Video.h
|   |   |   |   |-- sfomxil_find_dec_library.h
|   |   |   |   `-- sfomxil_find_enc_library.h
|   |   |   `-- starfive             ；对接starfive的openmaxIL层视频编解码
|   |   |       |-- sfomxil_dec_plugin.c
|   |   |       `-- sfomxil_enc_plugin.c
|   |   |-- v4l2                     ；对接V4L2编解码
|   |   |   |-- CMakeLists.txt
|   |   |   |-- linlonv5v7           ；对接linlonv5v7编解码（K1）
|   |   |   |   |-- include
|   |   |   |   |   |-- linlonv5v7_buffer.h
|   |   |   |   |   |-- linlonv5v7_codec.h
|   |   |   |   |   |-- linlonv5v7_constant.h
|   |   |   |   |   |-- linlonv5v7_port.h
|   |   |   |   |   `-- mvx-v4l2-controls.h
|   |   |   |   |-- linlonv5v7_buffer.c
|   |   |   |   |-- linlonv5v7_codec.c
|   |   |   |   |-- linlonv5v7_dec.c
|   |   |   |   |-- linlonv5v7_enc.c
|   |   |   |   `-- linlonv5v7_port.c
|   |   |   `-- standard
|   |   |       |-- v4l2dec.c
|   |   |       `-- v4l2enc.c
|   |   `-- verisilicon              ；对接verisilicon编解码（未实现）
|   |       |-- CMakeLists.txt
|   |       `-- vc8000.c
|   |-- vi                           ；对接多平台视频输入模块或者驱动
|   |   |-- CMakeLists.txt
|   |   |-- file                     ；视频通过File输入
|   |   |   |-- include
|   |   |   |   |-- defaultparse.h
|   |   |   |   |-- h264parse.h
|   |   |   |   |-- h265parse.h
|   |   |   |   |-- mjpegparse.h
|   |   |   |   `-- parse.h
|   |   |   |-- parse
|   |   |   |   |-- defaultparse.c
|   |   |   |   |-- h264parse.c
|   |   |   |   |-- h265parse.c
|   |   |   |   |-- mjpegparse.c
|   |   |   |   `-- parse.c
|   |   |   `-- vi_file.c
|   |   |-- k1                       ；视频通过K1的ISP输入，暂未实现
|   |   |   `-- cam
|   |   |       |-- include
|   |   |       `-- vi_k1_cam.c
|   |   `-- v4l2                     ；视频通过标准V4L2输入
|   |       |-- include
|   |       `-- vi_v4l2.c
|   |-- vo                           ；对接多平台视频输出模块或者驱动
|   |   |-- CMakeLists.txt
|   |   |-- file                     ；视频输出到File
|   |   |   `-- vo_file.c
|   |   `-- sdl2                     ；视频通过SDL2输出
|   |       |-- include
|   |       |   |-- begin_code.h
|   |       |   |-- close_code.h
|   |       |   |-- SDL_assert.h
|   |       |   |-- SDL_atomic.h
|   |       |   `-- SDL_vulkan.h
|   |       `-- vo_sdl2.c
|   `-- vps                          ；对接多平台视频处理模块或者驱动
|       |-- CMakeLists.txt
|       `-- k1
|           |-- CMakeLists.txt
|           `-- v2d                  ；对接K1的v2d模块，实现基本框架
|               |-- include
|               |   |-- asr_v2d_api.h
|               |   `-- asr_v2d_type.h
|               `-- v2d.c
|-- cmake                            ；查找系统模块
|   `-- modules
|       |-- Findlibavcodec.cmake
|       |-- Findlibopenh264.cmake
|       |-- Findlibsfdec.cmake
|       |-- Findlibsfenc.cmake
|       `-- Findlibsf-omx-il.cmake
|-- CMakeLists.txt
|-- compile_install_completely.sh
|-- debian                           ；deb包构建目录
|   |-- bianbu.conf
|   |-- changelog
|   |-- compat
|   |-- control
|   |-- copyright
|   |-- install
|   |-- README.Debian
|   |-- rules
|   |-- source
|   |   `-- format
|   |-- usr
|   |   `-- lib
|   |       `-- udev
|   |           `-- rules.d
|   |               `-- 99-video.rules
|   `-- watch
|-- doc                              ；一些文档
|   |-- C_naming_conventions.md
|   `-- MPP Module Design Document V0.1.pdf
|-- do_test.sh
|-- format.sh
|-- include                          ；API头文件
|   |-- data.h                       ；MppData数据基类
|   |-- dataqueue.h                  ；数据队列管理API
|   |-- dmabufwrapper.h              ；dmabuf管理API
|   |-- frame.h                      ；frame帧管理API
|   |-- g2d.h                        ；图像处理API
|   |-- packet.h                     ；packet包管理API
|   |-- para.h                       ；参数结构体
|   |-- processflow.h
|   |-- ringbuffer.h                 ；环形buffer管理API
|   |-- sys.h                        ；SYS相关API
|   |-- vdec.h                       ；视频解码API
|   `-- venc.h                       ；视频解码API
|   |-- vi.h                         ；视频输入API
|   `-- vo.h                         ；视频输出API
|-- LICENSE
|-- mpi                              ；API接口实现
|   |-- CMakeLists.txt
|   |-- g2d.c
|   |-- include
|   |   `-- module.h
|   |-- module.c
|   |-- sys.c
|   |-- vdec.c
|   |-- venc.c
|   |-- vi.c
|   `-- vo.c
|-- mpp.cppcheck
|-- pack_to_tar_gz.sh
|-- pkgconfig
|   `-- spacemit_mpp.pc.cmake
|-- remove_space_end_of_line.sh
|-- test                             ；测试程序，测试脚本，测试文件等
|   |-- CMakeLists.txt
|   |-- g2d_test.c
|   |-- include
|   |   |-- argument.h
|   |   |-- const.h
|   |   |-- defaultparse.h
|   |   |-- h264parse.h
|   |   |-- h265parse.h
|   |   |-- mjpegparse.h
|   |   `-- parse.h
|   |-- parse
|   |   |-- defaultparse.c
|   |   |-- h264parse.c
|   |   |-- h265parse.c
|   |   |-- mjpegparse.c
|   |   `-- parse.c
|   |-- test_script
|   |   |-- cases
|   |   |   `-- vdec.csv
|   |   |-- streams
|   |   `-- vdec_test.sh
|   |-- test_sys_vdec_venc_one_frame.c
|   |-- test_sys_vdec_venc_vdec_one_frame.c
|   |-- test_sys_venc_vdec_one_frame.c
|   |-- vi_file_vdec_venc_sync_userptr_vo_file_test.c
|   |-- vi_file_vdec_vo_test.c
|   |-- vi_file_venc_sync_userptr_vo_file_test.c
|   `-- vi_v4l2_vo_test.c
|-- thirdparty
|   |-- ffmpeg_compile_install.md
|   `-- openh264_compile_install.md
`-- utils                            ；utils
    |-- CMakeLists.txt
    |-- dataqueue.c                  ；数据队列实现
    |-- dmabufwrapper.c              ；dmabuf管理实现
    |-- env.c
    |-- frame.c                      ；frame管理实现
    |-- include
    |   |-- env.h
    |   |-- log.h
    |   |-- resolution_utils.h
    |   |-- type.h
    |   `-- v4l2_utils.h
    |-- log.c
    |-- os
    |   |-- include
    |   |   |-- os_env.h
    |   |   `-- os_log.h
    |   `-- linux
    |       |-- os_env.c
    |       `-- os_log.c
    |-- packet.c                     ；packet管理实现
    |-- resolution_utils.c
    |-- ringbuffer.c
    |-- utils.c
    `-- v4l2_utils.c

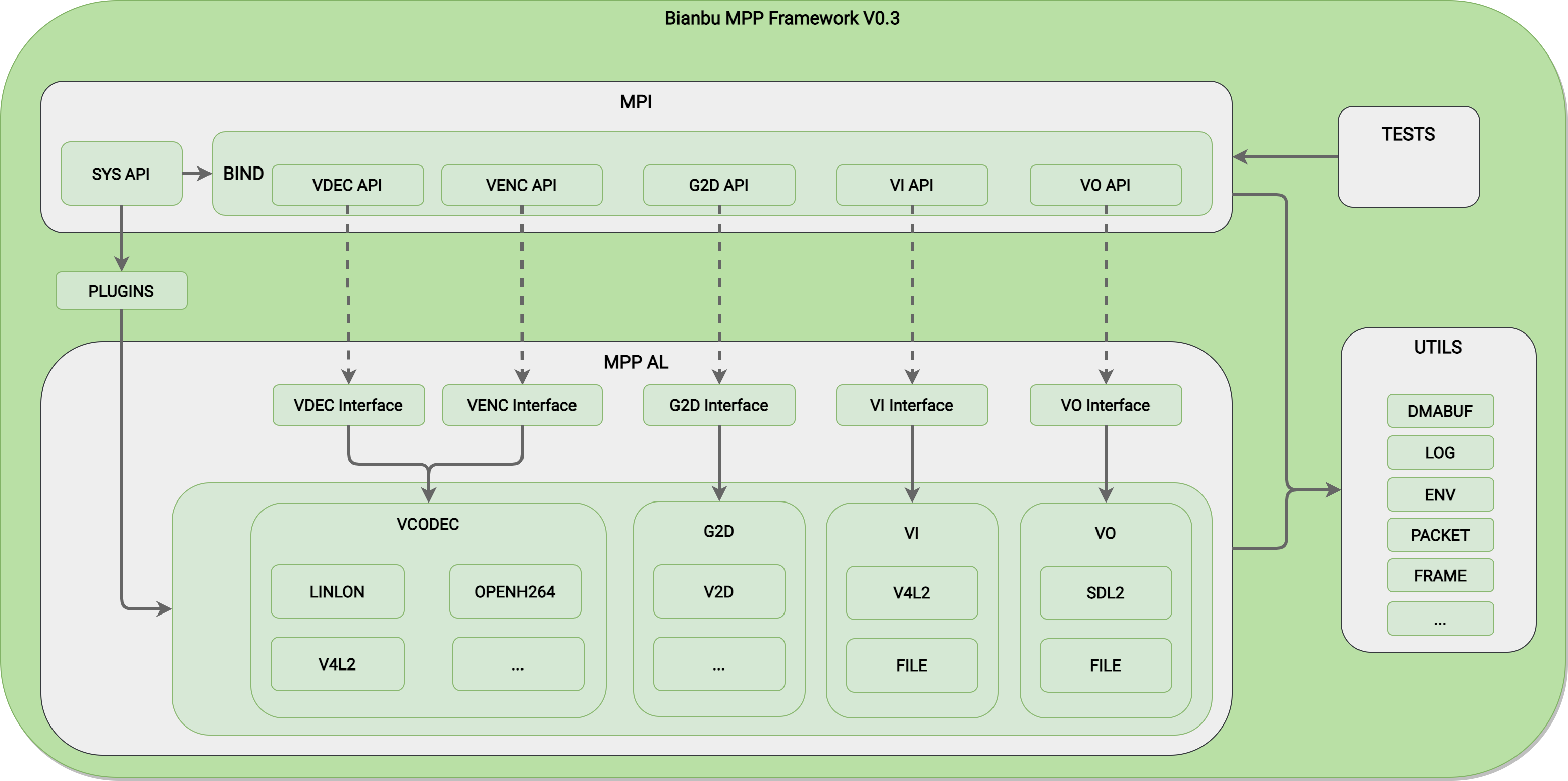

2. MPP 框架结构图

从框架结构上，主要分 2 层，如下：

MPI：接口层，主要包含对上层的 API 及其实现
MPP AL：抽象层，屏蔽不同平台和硬件的差异

从功能上来看，分为：

MPI：接口层
MPP AL：抽象层
TESTS：测试程序，测试用例及测试流
UTILS：工具包，基础功能实现，包括 PACKET/FRAME 管理，日志输出，环境变量读写等
SYS：主要实现动态加载插件和 BIND 系统

3. 关键流程

3.1 解码流程

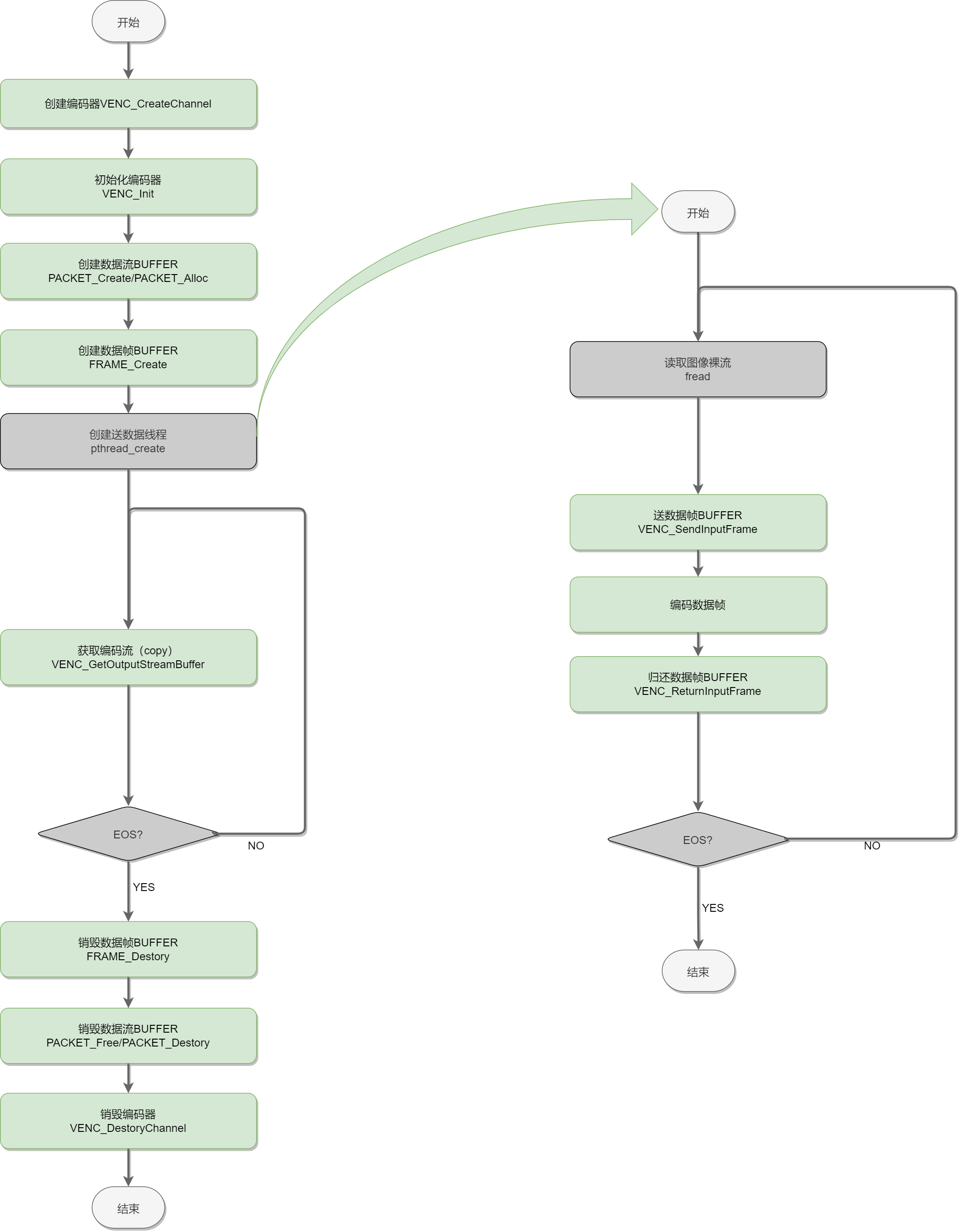

3.2 编码流程

4. 数据结构

4.1 通用数据结构

4.1.1 enum MppModuleType

该枚举类型定义了支持的插件类型，可以通过该枚举来选择插件，AUTO 表示按照默认优先级来选择插件（逻辑未完善），K1 上编解码一般选择 CODEC_V4L2_LINLONV5V7。

/***
 * @description: all codec mpp support
 */

/*

+-----------------------+---------+---------+-----------+
|                       | DECODER | ENCODER | CONVERTER |
+=======================+=========+=========+===========+
| CODEC_OPENH264        | √       | √       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_FFMPEG          | √       | √       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_SFDEC           | √       | x       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_SFENC           | x       | √       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_CODADEC         | √(jpeg) | x       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_SFOMX           | √       | √       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_V4L2            | √       | √       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_FAKEDEC         | √       | x       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_V4L2_LINLONV5V7 | √       | √       | x         |
+-----------------------+---------+---------+-----------+
| CODEC_K1_JPU          | √       | √       | x         |
+-----------------------+---------+---------+-----------+
| VO_SDL2               | x       | x       | x         |
+-----------------------+---------+---------+-----------+
| VO_FILE               | x       | x       | x         |
+-----------------------+---------+---------+-----------+
| VI_V4L2               | x       | x       | x         |
+-----------------------+---------+---------+-----------+
| VI_K1_CAM             | x       | x       | x         |
+-----------------------+---------+---------+-----------+
| VI_FILE               | x       | x       | x         |
+-----------------------+---------+---------+-----------+
| VPS_K1_V2D            | x       | x       | √         |
+-----------------------+---------+---------+-----------+

*/

typedef enum _MppModuleType {
  /***
   * auto mode, mpp select suitable codec.
   */
  CODEC_AUTO = 0,

  /***
   * use openh264 soft codec api, support decoder and encoder
   */
  CODEC_OPENH264,

  /***
   * use ffmpeg avcodec api, support decoder and encoder.
   */
  CODEC_FFMPEG,

  /***
   * use starfive wave511 vpu api for video decoder.
   */
  CODEC_SFDEC,

  /***
   * use starfive wave420l vpu api for video encoder.
   */
  CODEC_SFENC,

  /***
   * use starfive codaj12 vpu api for jpeg video decoder and encoder.
   */
  CODEC_CODADEC,

  /***
   * use starfive omx-il api for video decoder and encoder.
   */
  CODEC_SFOMX,

  /***
   * use V4L2 standard codec interface for video decoder and encoder.
   */
  CODEC_V4L2,

  /***
   * a fake decoder for test, send green frame to application layer.
   */
  CODEC_FAKEDEC,

  /***
   * use ARM LINLON VPU codec interface for video decoder and encoder.(K1)
   */
  CODEC_V4L2_LINLONV5V7,

  /***
   * use jpu for jpeg decoder and encoder (K1).
   */
  CODEC_K1_JPU,

  CODEC_MAX,

  /***
   * auto mode, mpp select suitable vo.
   */
  VO_AUTO = 100,

  /***
   * use sdl2 for output
   */
  VO_SDL2,
  VO_FILE,

  VO_MAX,

  /***
   * auto mode, mpp select suitable vi.
   */
  VI_AUTO = 200,

  /***
   * use standard v4l2 framework for input
   */
  VI_V4L2,

  /***
   * use K1 ISP for input
   */
  VI_K1_CAM,
  VI_FILE,

  VI_MAX,

  /***
   * auto mode, mpp select suitable vi.
   */
  VPS_AUTO = 300,

  /***
   * use v2d for graphic 2D convert (K1).
   */
  VPS_K1_V2D,

  VPS_MAX,
} MppModuleType;

代码中通过下面接口来动态加载特定编解码器的插件库。

/**
 * @description: dlopen the video codec library by codec_type
 * @param {MppCodecType} codec_type : input, the codec need to be opened
 * @return {MppModule*} : the module context
 */
 MppModule*  module_init(MppCodecType codec_type)

4.1.2 enum MppCodingType

该枚举类型定义了支持的编码格式，包含解码器和编码器支持的所有格式，每种编解码器可能只支持其中的部分类型，比如 openh264 仅支持 H264 的编码和解码。

typedef enum _MppCodingType {
  CODING_UNKNOWN = 0,
  CODING_H263,
  CODING_H264,

  /***
   * Multiview Video Coding, 3D, etc.
   */
  CODING_H264_MVC,

  /***
   * no start code
   */
  CODING_H264_NO_SC,
  CODING_H265,
  CODING_MJPEG,
  CODING_JPEG,
  CODING_VP8,
  CODING_VP9,
  CODING_AV1,
  CODING_AVS,
  CODING_AVS2,
  CODING_MPEG1,
  CODING_MPEG2,
  CODING_MPEG4,
  CODING_RV,

  /***
   * ANNEX_G, Advanced Profile
   */
  CODING_VC1,

  /***
   * ANNEX_L, Simple and Main Profiles
   */
  CODING_VC1_ANNEX_L,
  CODING_FWHT,
  CODING_MAX,
} MppCodingType;

需要特别指出的是：每一种编解码器有自己定义的格式类型，需要进行格式的转换，下面是 ffmpeg 的格式对应示例：

#define CODING_TYPE_MAPPING_DEFINE(Type, format)  \
    typedef struct _AL##Type##CodingTypeMapping {  \
        MppCodingType eMppCodingType;  \
        format e##Type##CodingType;  \
    } AL##Type##CodingTypeMapping;

#define CODING_TYPE_MAPPING_CONVERT(Type, type, format)  \
    static MppCodingType get_##type##_mpp_coding_type(format src_type)  \
    {  \
        S32 i = 0;  \
        S32 mapping_length = NUM_OF(stAL##Type##CodingTypeMapping);  \
        for(i = 0; i < mapping_length; i ++)  \
        {  \
            if(src_type == stAL##Type##CodingTypeMapping[i].e##Type##CodingType)  \
                return stAL##Type##CodingTypeMapping[i].eMppCodingType;  \
        }  \
  \
        mpp_loge("Can not find the mapping format, please check it !");  \
        return CODING_UNKNOWN;  \
    }  \
  \
    static format get_##type##_codec_coding_type(MppCodingType src_type)  \
    {  \
        S32 i = 0;  \
        S32 mapping_length = NUM_OF(stAL##Type##CodingTypeMapping);  \
        for(i = 0; i < mapping_length; i ++)  \
        {  \
            if(src_type == stAL##Type##CodingTypeMapping[i].eMppCodingType)  \
                return stAL##Type##CodingTypeMapping[i].e##Type##CodingType;  \
        }  \
  \
        mpp_loge("Can not find the mapping coding type, please check it !");  \
        return CODING_UNKNOWN;  \
    }

...

CODING_TYPE_MAPPING_DEFINE(FFMpegDec, enum AVCodecID)
static const ALFFMpegDecCodingTypeMapping stALFFMpegDecCodingTypeMapping[] = {
    {CODING_H264, AV_CODEC_ID_H264},
    {CODING_H265, AV_CODEC_ID_H265},
    {CODING_MJPEG, AV_CODEC_ID_MJPEG},
    {CODING_VP8, AV_CODEC_ID_VP8},
    {CODING_VP9, AV_CODEC_ID_VP9},
    {CODING_AV1, AV_CODEC_ID_NONE},
    {CODING_AVS, AV_CODEC_ID_AVS},
    {CODING_AVS2, AV_CODEC_ID_AVS2},
    {CODING_MPEG1, AV_CODEC_ID_MPEG1VIDEO},
    {CODING_MPEG2, AV_CODEC_ID_MPEG2VIDEO},
    {CODING_MPEG4, AV_CODEC_ID_MPEG4},
};
CODING_TYPE_MAPPING_CONVERT(FFMpegDec, ffmpegdec, enum AVCodecID)

4.1.3 enum MppPixelFormat

该枚举类型定义了支持的像素格式，包含解码器和编码器支持的所有格式，每种编解码器可能只支持其中的部分类型。

/***
 * @description: pixelformat mpp or some other platform may use.
 */
typedef enum _MppPixelFormat {
  PIXEL_FORMAT_UNKNOWN = 0,

  /***
   * YYYYYYYYVVUU
   */
  PIXEL_FORMAT_YV12,

  /***
   * YYYYYYYYUUVV  YU12/YUV420P is the same
   */
  PIXEL_FORMAT_I420,

  /***
   * YYYYYYYYVUVU
   */
  PIXEL_FORMAT_NV21,

  /***
   * YYYYYYYYUVUV
   */
  PIXEL_FORMAT_NV12,

  /***
   * 11111111 11000000, 16bit only use 10bit
   */
  PIXEL_FORMAT_YV12_P010,

  /***
   * 11111111 11000000, 16bit only use 10bit
   */
  PIXEL_FORMAT_I420_P010,

  /***
   * 11111111 11000000, 16bit only use 10bit
   */
  PIXEL_FORMAT_NV21_P010,

  /***
   * 11111111 11000000, 16bit only use 10bit
   */
  PIXEL_FORMAT_NV12_P010,
  PIXEL_FORMAT_YV12_P016,
  PIXEL_FORMAT_I420_P016,
  PIXEL_FORMAT_NV21_P016,
  PIXEL_FORMAT_NV12_P016,

  /***
   * YYYYUUVV, YU16 is the same
   */
  PIXEL_FORMAT_YUV422P,

  /***
   * YYYYVVUU
   */
  PIXEL_FORMAT_YV16,

  /***
   * YYYYUVUV  NV16 is the same
   */
  PIXEL_FORMAT_YUV422SP,

  /***
   * YYYYVUVU
   */
  PIXEL_FORMAT_NV61,
  PIXEL_FORMAT_YUV422P_P010,
  PIXEL_FORMAT_YV16_P010,
  PIXEL_FORMAT_YUV422SP_P010,
  PIXEL_FORMAT_NV61_P010,

  /***
   * YYUUVV
   */
  PIXEL_FORMAT_YUV444P,

  /***
   * YYUVUV
   */
  PIXEL_FORMAT_YUV444SP,
  PIXEL_FORMAT_YUYV,
  PIXEL_FORMAT_YVYU,
  PIXEL_FORMAT_UYVY,
  PIXEL_FORMAT_VYUY,
  PIXEL_FORMAT_YUV_MB32_420,
  PIXEL_FORMAT_YUV_MB32_422,
  PIXEL_FORMAT_YUV_MB32_444,
  PIXEL_FORMAT_YUV_MAX,

  PIXEL_FORMAT_RGB_MIN,
  PIXEL_FORMAT_RGBA,
  PIXEL_FORMAT_ARGB,
  PIXEL_FORMAT_ABGR,
  PIXEL_FORMAT_BGRA,
  PIXEL_FORMAT_RGBA_5658,
  PIXEL_FORMAT_ARGB_8565,
  PIXEL_FORMAT_ABGR_8565,
  PIXEL_FORMAT_BGRA_5658,
  PIXEL_FORMAT_RGBA_5551,
  PIXEL_FORMAT_ARGB_1555,
  PIXEL_FORMAT_ABGR_1555,
  PIXEL_FORMAT_BGRA_5551,
  PIXEL_FORMAT_RGBA_4444,
  PIXEL_FORMAT_ARGB_4444,
  PIXEL_FORMAT_ABGR_4444,
  PIXEL_FORMAT_BGRA_4444,
  PIXEL_FORMAT_RGB_888,
  PIXEL_FORMAT_BGR_888,
  PIXEL_FORMAT_RGB_565,
  PIXEL_FORMAT_BGR_565,
  PIXEL_FORMAT_RGB_555,
  PIXEL_FORMAT_BGR_555,
  PIXEL_FORMAT_RGB_444,
  PIXEL_FORMAT_BGR_444,
  PIXEL_FORMAT_RGB_MAX,

  PIXEL_FORMAT_AFBC_YUV420_8,
  PIXEL_FORMAT_AFBC_YUV420_10,
  PIXEL_FORMAT_AFBC_YUV422_8,
  PIXEL_FORMAT_AFBC_YUV422_10,

  /***
   * for usb camera
   */
  PIXEL_FORMAT_H264,
  PIXEL_FORMAT_MJPEG,

  PIXEL_FORMAT_MAX,
} MppPixelFormat;

需要特别指出的是：每一种编解码器有自己定义的格式类型，需要进行格式的对应，下面是 ffmpeg 的格式对应示例：

#define PIXEL_FORMAT_MAPPING_DEFINE(Type, format)  \
    typedef struct _AL##Type##PixelFormatMapping {  \
        MppPixelFormat eMppPixelFormat;  \
        format e##Type##PixelFormat;  \
    } AL##Type##PixelFormatMapping;

#define PIXEL_FORMAT_MAPPING_CONVERT(Type, type, format)  \
    static MppPixelFormat get_##type##_mpp_pixel_format(format src_format)  \
    {  \
        S32 i = 0;  \
        S32 mapping_length = NUM_OF(stAL##Type##PixelFormatMapping);  \
        for(i = 0; i < mapping_length; i ++)  \
        {  \
            if(src_format == stAL##Type##PixelFormatMapping[i].e##Type##PixelFormat)  \
                return stAL##Type##PixelFormatMapping[i].eMppPixelFormat;  \
        }  \
  \
        mpp_loge("Can not find the mapping format, please check it !");  \
        return PIXEL_FORMAT_UNKNOWN;  \
    }  \
  \
    static format get_##type##_codec_pixel_format(MppPixelFormat src_format)  \
    {  \
        S32 i = 0;  \
        S32 mapping_length = NUM_OF(stAL##Type##PixelFormatMapping);  \
        for(i = 0; i < mapping_length; i ++)  \
        {  \
            if(src_format == stAL##Type##PixelFormatMapping[i].eMppPixelFormat)  \
                return stAL##Type##PixelFormatMapping[i].e##Type##PixelFormat;  \
        }  \
  \
        mpp_loge("Can not find the mapping format, please check it !");  \
        return (format)0;  \
    }

...

PIXEL_FORMAT_MAPPING_DEFINE(FFMpegDec, enum AVPixelFormat)
static const ALFFMpegDecPixelFormatMapping stALFFMpegDecPixelFormatMapping[] = {
    {PIXEL_FORMAT_I420, AV_PIX_FMT_YUV420P},
    {PIXEL_FORMAT_NV12, AV_PIX_FMT_NV12},
    {PIXEL_FORMAT_YVYU, AV_PIX_FMT_YVYU422},
    {PIXEL_FORMAT_UYVY, AV_PIX_FMT_UYVY422},
    {PIXEL_FORMAT_YUYV, AV_PIX_FMT_YUYV422},
    {PIXEL_FORMAT_RGBA, AV_PIX_FMT_RGBA},
    {PIXEL_FORMAT_BGRA, AV_PIX_FMT_BGRA},
    {PIXEL_FORMAT_ARGB, AV_PIX_FMT_ARGB},
    {PIXEL_FORMAT_ABGR, AV_PIX_FMT_ABGR},
};
PIXEL_FORMAT_MAPPING_CONVERT(FFMpegDec, ffmpegdec, enum AVPixelFormat)

4.1.4 struct MppData

数据类型基类，MppPacket 和 MppFrame 继承于 MppData。

/*
 *                  +------------------------+
 *                  |       MppData          |
 *                  +------------------------+
 *                  |   eType                |
 *                  +-----------^------------+
 *                              |
 *            +-----------------+---------------+
 *            |                                 |
 * +----------+-------------+       +-----------+-----------+
 * |       MppPacket        |       |       MppFrame        |
 * +------------------------+       +-----------------------+
 * |   eBaseData            |       |   eBaseData           |
 * |   pData                |       |   nDataUsedNum        |
 * |   nLength              |       |   pData0              |
 * |                        |       |   pData1              |
 * |                        |       |   pData2              |
 * +------------------------+       +-----------------------+
 *
 */

/***
 * @description: mpp data type struct.
 *
 */
typedef enum _MppDataType {
  /***
   * stream type, bitstream, un-decoded data or encoded data maybe.
   */
  MPP_DATA_STREAM = 1,

  /***
   * frame type, YUV/RGB format, decoded data or un-encoded data maybe.
   */
  MPP_DATA_FRAME = 2,

  MPP_DATA_UNKNOWN = 1023
} MppDataType;

/***
 * @description: abstruct MppData struct.
 *
 * important struct.
 *
 * data abstruct from MppFrame and MppPacket.
 */
typedef struct _MppData {
  MppDataType eType;
} MppData;

4.1.5 enum MppReturnValue

MPP 返回值：

typedef enum _MppReturnValue {
  MPP_OK = 0,

  /***
   * error about memory
   */
  MPP_OUT_OF_MEM = -1,
  MPP_MALLOC_FAILED = -2,
  MPP_MMAP_FAILED = -3,
  MPP_MUNMAP_FAILED = -4,
  MPP_NULL_POINTER = -5,

  /***
   * error about file
   */
  MPP_FILE_NOT_EXIST = -100,
  MPP_OPEN_FAILED = -101,
  MPP_IOCTL_FAILED = -102,
  MPP_CLOSE_FAILED = -103,
  MPP_POLL_FAILED = -104,

  /***
   * error about codec
   */
  MPP_NO_STREAM = -200,
  MPP_NO_FRAME = -201,
  MPP_DECODER_ERROR = -202,
  MPP_ENCODER_ERROR = -203,
  MPP_CONVERTER_ERROR = -204,
  MPP_CODER_EOS = -205,
  MPP_CODER_NO_DATA = -206,
  MPP_RESOLUTION_CHANGED = -207,
  MPP_ERROR_FRAME = -208,
  MPP_CODER_NULL_DATA = -209,

  /***
   * error about dataqueue
   */
  MPP_DATAQUEUE_FULL = -300,
  MPP_DATAQUEUE_EMPTY = -301,

  /***
   * other
   */
  MPP_INIT_FAILED = -400,
  MPP_CHECK_FAILED = -401,
  MPP_BIND_NOT_MATCH = -402,
  MPP_NOT_SUPPORTED_FORMAT = -403,

  /*unknown error*/
  MPP_ERROR_UNKNOWN = -1023
} MppReturnValue;

4.2 解码数据结构

4.2.1 struct MppVdecCtx

视频解码器上下文，通过 VDEC_CreateChannel 和 VDEC_Init 进行创建和初始化。

typedef struct _MppVdecCtx {
  MppProcessNode pNode;        ；用于bind系统的pipeline的创建
  MppModuleType eCodecType;    ；选择的解码插件
  MppModule *pModule;          ；解码插件动态库的上下文
  MppVdecPara stVdecPara;      ；解码参数集
} MppVdecCtx;

4.2.2 struct MppVdecPara

解码器参数结构体。

/***
 * @description: para sent and get between application and decoder.
 */
typedef struct _MppVdecPara {
  /***
   * set to MPP
   */
  MppCodingType eCodingType;                   ；视频编码格式
  S32 nProfile;                                ；视频编码的profile

  /***
   * read from MPP
   */
  MppFrameBufferType eFrameBufferType;         ；frame帧的buffer类型
  MppDataTransmissinMode eDataTransmissinMode; ；输入输出buffer的传输类型

  /***
   * set to MPP
   */
  S32 nWidth;                                  ；视频宽
  S32 nHeight;                                 ；视频高
  S32 nAlign;                                  ；视频对齐宽度
  S32 nScale;                                  ；视频缩放比例

  /***
   * Horizontal downscale ratio, [1, 256]
   * set to MPP
   */
  S32 nHorizonScaleDownRatio;                  ；视频水平缩放比例

  /***
   * Vertical downscale ratio, [1, 128]
   * set to MPP
   */
  S32 nVerticalScaleDownRatio;                 ；视频垂直缩放比例

  /***
   * Downscaled frame width in pixels
   * set to MPP
   */
  S32 nHorizonScaleDownFrameWidth;             ；视频水平缩放宽度

  /***
   * Downscaled frame height in pixels
   * set to MPP
   */
  S32 nVerticalScaleDownFrameHeight;           ；视频垂直缩放高度

  /***
   * 0, 90, 180, 270
   * set to MPP
   */
  S32 nRotateDegree;                           ；视频旋转角度
  S32 bThumbnailMode;                          ；暂未使用
  BOOL bIsInterlaced;                          ；是否i源
  BOOL bIsFrameReordering;
  BOOL bIgnoreStreamHeaders;
  MppPixelFormat eOutputPixelFormat;           ；输出像素格式
  BOOL bNoBFrames;
  BOOL bDisable3D;
  BOOL bSupportMaf;
  BOOL bDispErrorFrame;
  BOOL bInputBlockModeEnable;                  ；bitstreem输入是否开启block模式
  BOOL bOutputBlockModeEnable;                 ；frame输出是否开启block模式

  /***
   * read from MPP
   */
  /***
   * input buffer num that APP can use
   */
  S32 nInputQueueLeftNum;
  S32 nOutputQueueLeftNum;
  S32 nInputBufferNum;
  S32 nOutputBufferNum;
  void* pFrame[64];
  S32 nOldWidth;
  S32 nOldHeight;
  BOOL bIsResolutionChanged;

  /***
   * used for chromium
   */
  BOOL bIsBufferInDecoder[64];
  S32 nOutputBufferFd[64];
} MppVdecPara;

4.3 编码数据结构

4.3.1 struct MppVencCtx

视频编码器上下文，通过 VENC_CreateChannel 和 VENC_Init 进行创建和初始化。

typedef struct _MppVencCtx {
  MppProcessNode pNode;        ；用于bind系统的pipeline的创建
  MppModuleType eCodecType;    ；选择的编码插件
  MppVencPara stVencPara;      ；编码参数集
  MppModule *pModule;          ；编码插件动态库的上下文
} MppVencCtx;

4.3.2 struct MppVencPara

编码器参数结构体。

/***
 * @description: para sent and get between application and encoder.
 */
typedef struct _MppVencPara {
  /***
   * set to MPP
   */
  MppCodingType eCodingType;                   ；视频编码格式
  MppPixelFormat PixelFormat;                  ；输入frame的像素格式

  /***
   * read from MPP
   */
  MppFrameBufferType eFrameBufferType;         ；frame帧的buffer类型
  MppDataTransmissinMode eDataTransmissinMode; ；输入输出buffer的传输类型

  /***
   * set to MPP
   */
  S32 nWidth;                                  ；视频宽
  S32 nHeight;                                 ；视频高
  S32 nAlign;                                  ；视频对齐宽度
  S32 nBitrate;                                ；视频码率
  S32 nFrameRate;                              ；视频帧率
  S32 nRotateDegree;                           ；视频旋转角度
} MppVencPara;

4.4 G2D 数据结构

4.4.1 struct MppG2dCtx

图像处理器上下文。

typedef struct _MppG2dCtx {
  MppProcessNode pNode;         ；用于bind系统的pipeline的创建
  MppModuleType eCodecType;     ；选择的图像处理插件
  MppModule *pModule;           ；图像处理插件动态库的上下文
  MppG2dPara stG2dPara;         ；图像处理参数集
} MppG2dCtx;

4.4.2 struct MppG2dPara（待完善）

typedef struct _MppG2dPara {
  /***
   * read from MPP
   */
  MppFrameBufferType eInputFrameBufferType;     ；输入frame帧的buffer类型
  MppFrameBufferType eOutputFrameBufferType;    ；输出frame帧的buffer类型
  MppDataTransmissinMode eDataTransmissinMode;  ；输入输出buffer的传输类型

  /***
   * set to MPP
   */
  MppG2dCmd eG2dCmd;                            ；处理命令
  MppPixelFormat eInputPixelFormat;             ；输入frame帧的像素格式
  MppPixelFormat eOutputPixelFormat;            ；输出frame帧的像素格式
  S32 nInputBufFd;                              ；输入frame帧的fd
  S32 nOutputBufFd;                             ；输出frame帧的fd
  S32 nInputWidth;                              ；输入frame帧的宽
  S32 nInputHeight;                             ；输入frame帧的高
  S32 nOutputWidth;                             ；输出frame帧的宽
  S32 nOutputHeight;                            ；输出frame帧的高
  S32 nInputBufSize;                            ；输入frame帧的size
  S32 nOutputBufSize;                           ；输出frrame帧的size
  union {
    MppG2dFillColorPara sFillColorPara;         ；颜色填充参数
    MppG2dCopyPara sCopyPara;                   ；复制参数
    MppG2dScalePara sScalePara;                 ；缩放参数
    MppG2dRotatePara sRotatePara;               ；旋转参数
    MppG2dMaskPara sMaskPara;
    MppG2dDrawPara sDrawPara;
  };
} MppG2dPara;

4.5 VI 数据结构

4.5.1 struct MppViCtx

视频输入上下文。

typedef struct _MppViCtx {
  MppProcessNode pNode;         ；用于bind系统的pipeline的创建
  MppModuleType eViType;        ；选择的视频输入插件
  MppModule *pModule;           ；视频输入插件动态库的上下文
  MppViPara stViPara;           ；视频输入参数集
} MppViCtx;

4.5.2 struct MppViPara

typedef struct _MppViPara {
  MppFrameBufferType eFrameBufferType;          ；输入frame帧的buffer类型
  MppDataTransmissinMode eDataTransmissinMode;  ；输入输出buffer的传输类型
  BOOL bIsFrame;

  /***
   * for frame
   */
  MppPixelFormat ePixelFormat;                  ；输入frame的像素格式
  S32 nWidth;                                   ；输入frame的宽
  S32 nHeight;                                  ；输入frame的高
  S32 nStride;                                  ；输入frame的水平对齐宽度

  /***
   * for packet
   */
  MppCodingType eCodingType;                    ；输入packet的视频编码格式

  /***
   * for vi v4l2
   */
  S32 nBufferNum;                               ；申请的buffer数量
  U8* pVideoDeviceName;                         ；V4L2的设备节点
  /***
   * for vi file
   */
  U8* pInputFileName;                           ；输入文件的路径
} MppViPara;

4.6 VO 数据结构

4.6.1 struct MppVoCtx

视频输入上下文。

typedef struct _MppVoCtx {
  MppProcessNode pNode;         ；用于bind系统的pipeline的创建
  MppModuleType eVoType;        ；选择的视频输出插件
  MppModule *pModule;           ；视频输出插件动态库的上下文
  MppVoPara stVoPara;           ；视频输出参数集
} MppVoCtx;

4.6.2 struct MppVoPara

typedef struct _MppVoPara {
  MppFrameBufferType eFrameBufferType;          ；输出frame帧的buffer类型
  MppDataTransmissinMode eDataTransmissinMode;  ；输入输出buffer的传输类型
  BOOL bIsFrame;

  /***
   * for frame
   */
  MppPixelFormat ePixelFormat;                  ；输出frame的像素格式
  S32 nWidth;                                   ；输出frame的宽
  S32 nHeight;                                  ；输出frame的高
  S32 nStride;                                  ；输出frame的水平对齐宽度

  /***
   * for vo file
   */
  U8* pOutputFileName;                          ；输出文件的路径
} MppVoPara;

4.7 SYS 数据结构（待完善）

4.7.1 struct MppProcessFlowCtx

BIND 系统 pipeline 上下文。

/***
 * @description: main process flow struct
 *
 * manage the whole process flow, maybe include some process nodes.
 */
typedef struct _MppProcessFlowCtx {
  /***
   * the total node num of the flow.
   */
  S32 nNodeNum;

  /***
   * every node in this flow.
   */
  MppProcessNode *pNode[MAX_NODE_NUM];

  /***
   * data transmission thread between nodes.
   */
  pthread_t pthread[MAX_NODE_NUM];
} MppProcessFlowCtx;

4.7.2 struct MppProcessNode

BIND 系统 pipeline 的每一个 node 节点的定义。

/***
 * @description: main process node struct
 *
 * manage every process node.
 */
typedef struct _MppProcessNode {
  S32 nNodeId;
  MppProcessNodeType eType;
  ALBaseContext *pAlBaseContext;
  MppOps *ops;
} MppProcessNode;

4.7.3 struct MppOps

接口抽象。

/***
 * @description: common ops for bind node
 *
 */
typedef struct _MppOps {
  /***
   * @description: send unhandled data to process node
   * @param {ALBaseContext} *base_context
   * @param {MppData} *sink_data
   * @return {*}
   */
  S32 (*handle_data)(ALBaseContext *base_context, MppData *sink_data);
  /***
   * @description: get handled result from process node
   * @param {ALBaseContext} *base_context
   * @param {MppData} *src_data
   * @return {*}
   */
  S32 (*get_result)(ALBaseContext *base_context, MppData *src_data);
  /***
   * @description: return the buffer to process node if needed
   * @param {ALBaseContext} *base_context
   * @param {MppData} *src_data
   * @return {*}
   */
  S32 (*return_result)(ALBaseContext *base_context, MppData *src_data);
} MppOps;

4.7.4 struct MppProcessNodeType

该枚举定义了 node 节点的类型。

/***
 * @description: process node type enum
 *
 */
typedef enum _MppProcessNodeType {
  /***
   * video decoder node, bitstream in and frame out
   */
  VDEC = 1,

  /***
   * video encoder node, frame in and bitstream out
   */
  VENC = 2,

  /***
   * graphic 2d node, frame in and frame out
   */
  G2D = 3,
} MppProcessNodeType;

4.8 内部关键数据结构

4.8.1 struct MppFrame

struct _MppFrame {
  /**
   * parent class
   */
  MppData eBaseData;              ；MppData基类

  /**
   * video parameter
   */
  MppPixelFormat ePixelFormat;    ；视频的像素格式
  S32 nWidth;                     ；视频的宽
  S32 nHeight;                    ；视频的高
  S32 nLineStride;                ；视频的对齐宽度
  S32 nFrameRate;                 ；视频的帧率

  /**
   * frame parameter
   */
  S64 nPts;                       ；frame的pts
  BOOL bEos;                      ；frame的eos flag
  MppFrameBufferType eBufferType; ；frame帧的buffer类型
  S32 nDataUsedNum;               ；planner的数量
  S32 nID;                        ；frame的ID
  U8 *pData0;                     ；planner0的地址
  U8 *pData1;                     ；planner1的地址
  U8 *pData2;                     ；planner2的地址
  U8 *pData3;                     ；planner3的地址
  void *pMetaData;
  S32 nFd[MPP_MAX_PLANES];
  U32 refCount;
  DmaBufWrapper *pDmaBufWrapper;

  // environment variable
  BOOL bEnableUnfreeFrameDebug;
};

4.8.2 struct MppPacket

struct _MppPacket {
  /**
   * parent class
   */
  MppData eBaseData;              ；MppData基类

  /**
   * video parameter
   */
  MppPixelFormat ePixelFormat;    ；视频的像素格式
  S32 nWidth;                     ；视频的宽
  S32 nHeight;                    ；视频的高
  S32 nLineStride;                ；视频的对齐宽度
  S32 nFrameRate;                 ；视频的帧率

  /**
   * packet parameter
   */
  U8 *pData;                      ；packet的地址
  S32 nTotalSize;  // total size that PACKET_Alloc
  S32 nLength;     // data length, nLength <= nTotalSize
  void *pMetaData;
  S32 nID;                        ；packet的ID
  S64 nPts;                       ；packet的pts
  S64 nDts;                       ；packet的dts
  BOOL bEos;                      ；packet的eos flag

  // environment variable
  BOOL bEnableUnfreePacketDebug;
};

4.8.3 struct ALBaseContex/ALXxxBaseContext

typedef struct _ALBaseContext ALBaseContext;
typedef struct _ALDecBaseContext ALDecBaseContext;
typedef struct _ALEncBaseContext ALEncBaseContext;
typedef struct _ALG2dBaseContext ALG2dBaseContext;
typedef struct _ALVoBaseContext ALVoBaseContext;
typedef struct _ALViBaseContext ALViBaseContext;

struct _ALBaseContext {};

struct _ALDecBaseContext {
  ALBaseContext stAlBaseContext;
};

struct _ALEncBaseContext {
  ALBaseContext stAlBaseContext;
};

struct _ALG2dBaseContext {
  ALBaseContext stAlBaseContext;
};

struct _ALVoBaseContext {
  ALBaseContext stAlBaseContext;
};

struct _ALViBaseContext {
  ALBaseContext stAlBaseContext;

5. 接口说明

5.1 VDEC

接口	说明	参数	返回值
VDEC_CreateChannel	创建解码器	无	MppVdecCtx*：解码器上下文
VDEC_Init	初始化解码器	MppVdecCtx *ctx：解码器上下文	0：成功非0：错误码
VDEC_SetParam	设置解码器参数	MppVdecCtx *ctx：解码器上下文	0：成功非0：错误码
VDEC_GetParam	获取解码器参数	MppVdecCtx ctx：解码器上下文 MppVdecPara *stVdecPara：参数	0：成功非0：错误码
VDEC_GetDefaultParam	获取默认解码器参数	MppVdecCtx *ctx：解码器上下文	0：成功非0：错误码
VDEC_Decode	传送码流给解码器	MppVdecCtx ctx：解码器上下文 MppData sink_data：buffer	0：成功非0：错误码
VDEC_RequestOutputFrame	获取解码帧	MppVdecCtx ctx：解码器上下文 MppData src_data：解码出来的帧	0：成功非0：错误码
VDEC_ReturnOutputFrame	归还解码帧	MppVdecCtx ctx：解码器上下文 MppData src_data：解码出来的帧	0：成功非0：错误码
VDEC_DestroyChannel	销毁解码器	MppVdecCtx *ctx：解码器上下文	0：成功非0：错误码
VDEC_ResetChannel	重置解码器	MppVdecCtx *ctx：解码器上下文	0：成功非0：错误码

5.2 VENC

接口	说明	参数	返回值
VENC_CreateChannel	创建编码器	无	MppVencCtx*：编码器上下文
VENC_Init	初始化编码器	MppVencCtx *ctx：编码器上下文	0：成功非0：错误码
VENC_SetParam	设置编码器参数	MppVencCtx ctx：编码器上下文 MppVencPara para：编码器参数	0：成功非0：错误码
VENC_GetParam	获取编码器参数	MppVencCtx ctx：编码器上下文 MppVencPara para：编码器参数	0：成功非0：错误码
VENC_SendInputFrame	向编码器送帧	MppVencCtx ctx：编码器上下文 MppData sink_data：编码帧	0：成功非0：错误码
VENC_ReturnInputFrame	向编码器回收帧	MppVencCtx ctx：编码器上下文 MppData sink_data：编码帧	0：成功非0：错误码
VENC_GetOutputStreamBuffer	获取编码后码流	MppVencCtx ctx：编码器上下文 MppData src_data：编码出来的码流	0：成功非0：错误码
VENC_DestroyChannel	销毁编码器	MppVencCtx *ctx：编码器上下文	0：成功非0：错误码
VENC_ResetChannel	重置编码器	MppVencCtx *ctx：编码器上下文	0：成功非0：错误码
VENC_Flush	刷掉编码器内部buffer	MppVencCtx *ctx：编码器上下文	0：成功非0：错误码

5.3 G2D（待完善）

接口	说明	参数	返回值
G2D_CreateChannel	创建G2D	无	MppG2dCtx*：G2D上下文
G2D_Init	初始化G2D	MppG2dCtx *ctx：G2D上下文	0：成功非0：错误码
G2D_SetParam	设置G2D参数	MppG2dCtxctx：G2D上下文 MppG2dPara para：G2D参数	0：成功非0：错误码
G2D_GetParam	获取G2D参数	MppG2dCtxctx：G2D上下文 MppG2dPara para：G2D参数	0：成功非0：错误码
G2D_SendInputFrame	传送待处理帧	MppG2dCtxctx：G2D上下文 MppData sink_data：待处理帧	0：成功非0：错误码
G2D_ReturnInputFrame	归还待处理帧帧	MppG2dCtxctx：G2D上下文 MppData sink_data：待处理帧	0：成功非0：错误码
G2D_RequestOutputFrame	获取处理后的帧	MppG2dCtxctx：G2D上下文 MppData src_data：处理后的帧	0：成功非0：错误码
G2D_ReturnOutputFrame	释放处理后的帧	MppG2dCtxctx：G2D上下文 MppData src_data：处理后的帧	0：成功非0：错误码
G2D_DestoryChannel	销毁G2D	MppG2dCtx*ctx：G2D上下文	0：成功非0：错误码

5.4 VI

接口	说明	参数	返回值
VI_CreateChannel	创建VI	无	MppViCtx*：VI上下文
VI_Init	初始化VI	MppViCtx *ctx：VI上下文	0：成功非0：错误码
VI_SetParam	设置VI参数	MppViCtx ctx：VI上下文 MppViPara para：VI参数	0：成功非0：错误码
VI_GetParam	获取VI参数	MppViCtx ctx：VI上下文 MppViPara para：VI参数	0：成功非0：错误码
VI_RequestOutputData	获取输入数据	MppViCtx ctx：VI上下文 MppData src_data：输入数据	0：成功非0：错误码
VI_ReturnOutputData	释放输入数据	MppViCtx ctx：VI上下文 MppData src_data：输入数据	0：成功非0：错误码
VI_DestoryChannel	销毁VI	MppViCtx *ctx：VI上下文	0：成功非0：错误码

5.5 VO

接口	说明	参数	返回值
VO_CreateChannel	创建VO	无	MppVoCtx *：图像处理上下文
VO_Init	初始化VI	MppVoCtx *ctx：编码器上下文	0：成功非0：错误码
VO_SetParam	设置VI参数	MppVoCtx ctx：VO上下文 MppVoPara para：VO参数	0：成功非0：错误码
VO_GetParam	获取VI参数	MppVoCtx ctx：VO上下文 MppVoPara *para：VO参数	0：成功非0：错误码
VO_Process	输出数据	MppVoCtx ctx：VO上下文 MppData sink_data：输出数据	0：成功非0：错误码
VO_DestoryChannel	销毁VO	MppVoCtx *ctx：VO上下文	0：成功非0：错误码

5.6 SYS

接口	说明	参数	返回值
SYS_GetVersion	获取MPP版本号	MppVersion *version：MPP版本号	0：成功非0：错误码
SYS_CreateFlow	创建BIND flow	无	MppProcessFlowCtx*：flow上下文
SYS_CreateNode	创建BIND node（节点）	MppProcessNodeType type：节点类型	MppProcessNode*：node上下文
SYS_Init	初始化BIND flow	MppProcessFlowCtx *ctx：flow上下文	无
SYS_Destory	销毁BIND flow	MppProcessFlowCtx *ctx：flow上下文	无
SYS_Bind	数据源绑定数据接收者	MppProcessFlowCtx ctx：flow上下文 MppProcessNode src_ctx：数据源 MppProcessNode *sink_ctx：数据接受者	0：成功非0：错误码
SYS_UnBind	解绑所有数据源和数据接收者	MppProcessFlowCtx *ctx：flow上下文	无
SYS_Handledata	处理数据	MppProcessFlowCtx ctx：flow上下文 MppData sink_data：待处理数据	无
SYS_Getresult	返回结果	MppProcessFlowCtx ctx：flow上下文 MppData src_data：处理完成的数据	无

6. 测试程序

6.1 单路解码测试（vi_file_vdec_vo_test）

VI(file) --> VDEC(linlonv5v7) --> VO(file or sdl2)

6.1.1 测试程序使用说明

bianbu@k1:~$ vi_file_vdec_vo_test -H
Usage:
-H       --help                    Print help
-i       --input                   Input file path
-c       --codingtype              Coding type
-m       --moduletype              Module type
-o       --save_frame_file         Saving picture file path
-w       --width                   Video width
-h       --height                  Video height
-f       --format                  Video PixelFormat
--codectype:
      CODEC_AUTO
      CODEC_OPENH264
      CODEC_FFMPEG
      CODEC_SFDEC
      CODEC_SFENC
      CODEC_CODADEC
      CODEC_SFOMX
      CODEC_V4L2
      CODEC_FAKEDEC
      CODEC_V4L2_LINLONV5V7
     CODEC_K1_JPU
    UNKNOWN
    VO_SDL2
    VO_FILE
    UNKNOWN
    VI_V4L2
    VI_K1_CAM
    VI_FILE
    UNKNOWN
    VPS_K1_V2D
--codingtype:
      CODING_UNKNOWN
      CODING_H263
      CODING_H264
      CODING_H264_MVC
      CODING_H264_NO_SC
      CODING_H265
      CODING_MJPEG
      CODING_JPEG
      CODING_VP8
      CODING_VP9
     CODING_AV1
     CODING_AVS
     CODING_AVS2
     CODING_MPEG1
     CODING_MPEG2
     CODING_MPEG4
     CODING_RV
     CODING_VC1
     CODING_VC1_ANNEX_L
     CODING_FWHT
--format:
      PIXEL_FORMAT_UNKNOWN
      PIXEL_FORMAT_YV12
      PIXEL_FORMAT_I420
      PIXEL_FORMAT_NV21
      PIXEL_FORMAT_NV12
      PIXEL_FORMAT_YV12_P010
      PIXEL_FORMAT_I420_P010
      PIXEL_FORMAT_NV21_P010
      PIXEL_FORMAT_NV12_P010
      PIXEL_FORMAT_YV12_P016
     PIXEL_FORMAT_I420_P016
     PIXEL_FORMAT_NV21_P016
     PIXEL_FORMAT_NV12_P016
     PIXEL_FORMAT_YUV422P
     PIXEL_FORMAT_YV16
     PIXEL_FORMAT_YUV422SP
     PIXEL_FORMAT_NV61
     PIXEL_FORMAT_YUV422P_P010
     PIXEL_FORMAT_YV16_P010
     PIXEL_FORMAT_YUV422SP_P010
     PIXEL_FORMAT_NV61_P010
     PIXEL_FORMAT_YUV444P
     PIXEL_FORMAT_YUV444SP
     PIXEL_FORMAT_YUYV
     PIXEL_FORMAT_YVYU
     PIXEL_FORMAT_UYVY
     PIXEL_FORMAT_VYUY
     PIXEL_FORMAT_YUV_MB32_420
     PIXEL_FORMAT_YUV_MB32_422
     PIXEL_FORMAT_YUV_MB32_444
     UNKNOWN
     PIXEL_FORMAT_RGBA
     PIXEL_FORMAT_ARGB
     PIXEL_FORMAT_ABGR
     PIXEL_FORMAT_BGRA
     PIXEL_FORMAT_RGBA_5658
     PIXEL_FORMAT_ARGB_8565
     PIXEL_FORMAT_ABGR_8565
     PIXEL_FORMAT_BGRA_5658
     PIXEL_FORMAT_RGBA_5551
     PIXEL_FORMAT_ARGB_1555
     PIXEL_FORMAT_ABGR_1555
     PIXEL_FORMAT_BGRA_5551
     PIXEL_FORMAT_RGBA_4444
     PIXEL_FORMAT_ARGB_4444
     PIXEL_FORMAT_ABGR_4444
     PIXEL_FORMAT_BGRA_4444
     PIXEL_FORMAT_RGB_888
     PIXEL_FORMAT_BGR_888
     PIXEL_FORMAT_RGB_565
     PIXEL_FORMAT_BGR_565
     PIXEL_FORMAT_RGB_555
     PIXEL_FORMAT_BGR_555
     PIXEL_FORMAT_RGB_444
     PIXEL_FORMAT_BGR_444

使用 LINLONV5V7 解码器将文件中读取的 H.264 码流 input.264 解码为 NV12 的 output.yuv，输出到文件，如下：

vi_file_vdec_vo_test -i input.264 -m 203,9,102 -c 2 -f 4 -w 1280 -h 720 -o output.yuv

// -m 203,9,102
// 203 表示 VI_FILE
// 9 表示 CODEC_V4L2_LINLONV5V7
// 102 表示 VO_FILE

6.1.2 测试程序代码流程

测试程序代码流程比较简单，这里不赘述，可自行查看源码，位置在：

mpp/test/vi_file_vdec_vo_test.c

6.2 编码测试（vi_file_venc_sync_userptr_vo_file_test）

VI(file) --> VENC(linlonv5v7) --> VO(file)

6.2.1 测试程序使用说明

bianbu@k1:~$ vi_file_venc_sync_userptr_vo_file_test -H
Usage:
-H       --help                    Print help
-i       --input                   Input file path
-c       --codingtype              Coding type
-m       --moduletype              Module type
-o       --save_frame_file         Saving picture file path
-w       --width                   Video width
-h       --height                  Video height
-f       --format                  Video PixelFormat
--codectype:
      CODEC_AUTO
      CODEC_OPENH264
      CODEC_FFMPEG
      CODEC_SFDEC
      CODEC_SFENC
      CODEC_CODADEC
      CODEC_SFOMX
      CODEC_V4L2
      CODEC_FAKEDEC
      CODEC_V4L2_LINLONV5V7
     CODEC_K1_JPU
    UNKNOWN
    VO_SDL2
    VO_FILE
    UNKNOWN
    VI_V4L2
    VI_K1_CAM
    VI_FILE
    UNKNOWN
    VPS_K1_V2D
--codingtype:
      CODING_UNKNOWN
      CODING_H263
      CODING_H264
      CODING_H264_MVC
      CODING_H264_NO_SC
      CODING_H265
      CODING_MJPEG
      CODING_JPEG
      CODING_VP8
      CODING_VP9
     CODING_AV1
     CODING_AVS
     CODING_AVS2
     CODING_MPEG1
     CODING_MPEG2
     CODING_MPEG4
     CODING_RV
     CODING_VC1
     CODING_VC1_ANNEX_L
     CODING_FWHT
--format:
      PIXEL_FORMAT_UNKNOWN
      PIXEL_FORMAT_YV12
      PIXEL_FORMAT_I420
      PIXEL_FORMAT_NV21
      PIXEL_FORMAT_NV12
      PIXEL_FORMAT_YV12_P010
      PIXEL_FORMAT_I420_P010
      PIXEL_FORMAT_NV21_P010
      PIXEL_FORMAT_NV12_P010
      PIXEL_FORMAT_YV12_P016
     PIXEL_FORMAT_I420_P016
     PIXEL_FORMAT_NV21_P016
     PIXEL_FORMAT_NV12_P016
     PIXEL_FORMAT_YUV422P
     PIXEL_FORMAT_YV16
     PIXEL_FORMAT_YUV422SP
     PIXEL_FORMAT_NV61
     PIXEL_FORMAT_YUV422P_P010
     PIXEL_FORMAT_YV16_P010
     PIXEL_FORMAT_YUV422SP_P010
     PIXEL_FORMAT_NV61_P010
     PIXEL_FORMAT_YUV444P
     PIXEL_FORMAT_YUV444SP
     PIXEL_FORMAT_YUYV
     PIXEL_FORMAT_YVYU
     PIXEL_FORMAT_UYVY
     PIXEL_FORMAT_VYUY
     PIXEL_FORMAT_YUV_MB32_420
     PIXEL_FORMAT_YUV_MB32_422
     PIXEL_FORMAT_YUV_MB32_444
     UNKNOWN
     PIXEL_FORMAT_RGBA
     PIXEL_FORMAT_ARGB
     PIXEL_FORMAT_ABGR
     PIXEL_FORMAT_BGRA
     PIXEL_FORMAT_RGBA_5658
     PIXEL_FORMAT_ARGB_8565
     PIXEL_FORMAT_ABGR_8565
     PIXEL_FORMAT_BGRA_5658
     PIXEL_FORMAT_RGBA_5551
     PIXEL_FORMAT_ARGB_1555
     PIXEL_FORMAT_ABGR_1555
     PIXEL_FORMAT_BGRA_5551
     PIXEL_FORMAT_RGBA_4444
     PIXEL_FORMAT_ARGB_4444
     PIXEL_FORMAT_ABGR_4444
     PIXEL_FORMAT_BGRA_4444
     PIXEL_FORMAT_RGB_888
     PIXEL_FORMAT_BGR_888
     PIXEL_FORMAT_RGB_565
     PIXEL_FORMAT_BGR_565
     PIXEL_FORMAT_RGB_555
     PIXEL_FORMAT_BGR_555
     PIXEL_FORMAT_RGB_444
     PIXEL_FORMAT_BGR_444

使用 LINLONV5V7 编码器将文件输入的 NV12 的 input.yuv(1280×720)编码为 H.264 码流 output.264，保存到文件，如下：

vi_file_venc_sync_userptr_vo_file_test -i input.yuv -m 293,9,102 -c 2 -f 4 -w 1280 -h 720 -o output.264

// -m 203,9,102
// 203 表示 VI_FILE
// 9 表示 CODEC_V4L2_LINLONV5V7
// 102 表示 VO_FILE

6.2.2 测试程序代码流程

测试程序代码流程比较简单，这里不赘述，可自行查看源码，位置在：

mpp/test/vi_file_venc_sync_userptr_vo_file_test.c

6.3 解码后编码测试（vi_file_vdec_venc_sync_userptr_vo_file_test）

VI(file) --> VDEC(linlonv5v7) --> VENC(linlonv5v7) --> VO(file)

6.3.1 测试程序使用说明

bianbu@k1:~$ vi_file_vdec_venc_sync_userptr_vo_file_test -H
Usage:
-H       --help                    Print help
-i       --input                   Input file path
-c       --codingtype              Coding type
-m       --moduletype              Module type
-o       --save_frame_file         Saving picture file path
-w       --width                   Video width
-h       --height                  Video height
-f       --format                  Video PixelFormat
--codectype:
      CODEC_AUTO
      CODEC_OPENH264
      CODEC_FFMPEG
      CODEC_SFDEC
      CODEC_SFENC
      CODEC_CODADEC
      CODEC_SFOMX
      CODEC_V4L2
      CODEC_FAKEDEC
      CODEC_V4L2_LINLONV5V7
     CODEC_K1_JPU
    UNKNOWN
    VO_SDL2
    VO_FILE
    UNKNOWN
    VI_V4L2
    VI_K1_CAM
    VI_FILE
    UNKNOWN
    VPS_K1_V2D
--codingtype:
      CODING_UNKNOWN
      CODING_H263
      CODING_H264
      CODING_H264_MVC
      CODING_H264_NO_SC
      CODING_H265
      CODING_MJPEG
      CODING_JPEG
      CODING_VP8
      CODING_VP9
     CODING_AV1
     CODING_AVS
     CODING_AVS2
     CODING_MPEG1
     CODING_MPEG2
     CODING_MPEG4
     CODING_RV
     CODING_VC1
     CODING_VC1_ANNEX_L
     CODING_FWHT
--format:
      PIXEL_FORMAT_UNKNOWN
      PIXEL_FORMAT_YV12
      PIXEL_FORMAT_I420
      PIXEL_FORMAT_NV21
      PIXEL_FORMAT_NV12
      PIXEL_FORMAT_YV12_P010
      PIXEL_FORMAT_I420_P010
      PIXEL_FORMAT_NV21_P010
      PIXEL_FORMAT_NV12_P010
      PIXEL_FORMAT_YV12_P016
     PIXEL_FORMAT_I420_P016
     PIXEL_FORMAT_NV21_P016
     PIXEL_FORMAT_NV12_P016
     PIXEL_FORMAT_YUV422P
     PIXEL_FORMAT_YV16
     PIXEL_FORMAT_YUV422SP
     PIXEL_FORMAT_NV61
     PIXEL_FORMAT_YUV422P_P010
     PIXEL_FORMAT_YV16_P010
     PIXEL_FORMAT_YUV422SP_P010
     PIXEL_FORMAT_NV61_P010
     PIXEL_FORMAT_YUV444P
     PIXEL_FORMAT_YUV444SP
     PIXEL_FORMAT_YUYV
     PIXEL_FORMAT_YVYU
     PIXEL_FORMAT_UYVY
     PIXEL_FORMAT_VYUY
     PIXEL_FORMAT_YUV_MB32_420
     PIXEL_FORMAT_YUV_MB32_422
     PIXEL_FORMAT_YUV_MB32_444
     UNKNOWN
     PIXEL_FORMAT_RGBA
     PIXEL_FORMAT_ARGB
     PIXEL_FORMAT_ABGR
     PIXEL_FORMAT_BGRA
     PIXEL_FORMAT_RGBA_5658
     PIXEL_FORMAT_ARGB_8565
     PIXEL_FORMAT_ABGR_8565
     PIXEL_FORMAT_BGRA_5658
     PIXEL_FORMAT_RGBA_5551
     PIXEL_FORMAT_ARGB_1555
     PIXEL_FORMAT_ABGR_1555
     PIXEL_FORMAT_BGRA_5551
     PIXEL_FORMAT_RGBA_4444
     PIXEL_FORMAT_ARGB_4444
     PIXEL_FORMAT_ABGR_4444
     PIXEL_FORMAT_BGRA_4444
     PIXEL_FORMAT_RGB_888
     PIXEL_FORMAT_BGR_888
     PIXEL_FORMAT_RGB_565
     PIXEL_FORMAT_BGR_565
     PIXEL_FORMAT_RGB_555
     PIXEL_FORMAT_BGR_555
     PIXEL_FORMAT_RGB_444
     PIXEL_FORMAT_BGR_444

使用 LINLONV5V7 编解码器将文件读取的 H.264 的 input.264(1280×720)先解码为 NV12，后编码为 H.264 码流 output.264，如下：

vi_file_vdec_venc_sync_userptr_vo_file_test -i input.264 -m 203,9,9,102 -c 2 -f 4 -w 1280 -h 720 -o output.264

// -m 203,9,9,102
// 203 表示 VI_FILE
// 9 表示 CODEC_V4L2_LINLONV5V7
// 102 表示 VO_FILE

6.3.2 测试程序代码流程

测试程序代码流程比较简单，这里不赘述，可自行查看源码，位置在：

mpp/test/vi_file_vdec_venc_sync_userptr_vo_file_test.c

7. 硬解支持与验证方法

7.1 Bianbu 桌面系统

7.1.1 mpv 播放器

mpv 支持 H.264/HEVC/VP8/VP9/MJPEG/MPEG4 等格式的硬件解码，最高支持到 4K60fps，验证方法如下：

桌面系统中找到要播放的片源，鼠标右键，选择 mpv 播放
终端中，使用命令行播放

mpv  xxx.mp4
mpv -fs xxx.mp4  //全屏播放
mpv --loop xxx.mp4  //循环播放

7.1.2 totem 播放器

totem 支持 H.264/HEVC/VP8/VP9/MJPEG 等格式的硬件解码，目前最高支持到 4K30fps，验证方法如下：

桌面系统中找到要播放的片源，鼠标右键，选择 totem 播放
终端中，使用命令行播放

totem  xxx.mp4

7.1.3 chromium 浏览器

chromium 目前支持 H.264/HEVC 等格式的硬件解码，目前最高支持到 4K30fps，验证方法如下：

打开 chromium，播放 Bilibili 的片源
打开 chromium，播放优酷的片源
打开 chromium，播放新浪体育的片源
打开 chromium，播放其他视频网站片源

7.1.4 kodi 播放器

kodi 支持 H.264/HEVC/VP8/VP9 等格式的硬件解码，最高支持到 4K60fps，验证方法如下：

打开 kodi，选择要播放的片源，点击播放即可。

7.1.5 ffplay 命令行

ffplay -codec:v h264_stcodec xxx.mp4(H.264视频编码)
ffplay -codec:v hevc_stcodec xxx.mp4(HEVC视频编码)
...

7.1.6 Gstreamer 命令行

gst-launch-1.0 playbin uri=file:///path/to/some/media/file.mp4 (H.264视频编码)
gst-launch-1.0 playbin uri=file:///path/to/some/media/file.mp4 (HEVC视频编码)

7.2 Bianbu Linux 系统

7.2.1 FFmpeg

ffplay -codec:v h264_stcodec xxx.mp4(H.264视频编码)
ffplay -codec:v hevc_stcodec xxx.mp4(HEVC视频编码)
...

7.2.2 Gstreamer

gst-launch-1.0 playbin uri=file:///path/to/some/media/file.mp4 (H.264视频编码)
gst-launch-1.0 playbin uri=file:///path/to/some/media/file.mp4 (HEVC视频编码)

MPP

1. 模块介绍​

1.1 概念术语​

1.2 模块功能​

1.3 配置说明​

1.3.1 调试配置​

1.3.2 参数配置​

1.4 源码​

1.4.1 源码位置​

1.4.2 源码编译​

1.4.3 源码结构​

2. MPP 框架结构图​

3. 关键流程​

3.1 解码流程​

3.2 编码流程​

4. 数据结构​

4.1 通用数据结构​

4.1.1 enum MppModuleType​

4.1.2 enum MppCodingType​

4.1.3 enum MppPixelFormat​

4.1.4 struct MppData​

4.1.5 enum MppReturnValue​

4.2 解码数据结构​

4.2.1 struct MppVdecCtx​

4.2.2 struct MppVdecPara​

4.3 编码数据结构​

4.3.1 struct MppVencCtx​

4.3.2 struct MppVencPara​

4.4 G2D 数据结构​

4.4.1 struct MppG2dCtx​

4.4.2 struct MppG2dPara（待完善）​

4.5 VI 数据结构​

4.5.1 struct MppViCtx​

4.5.2 struct MppViPara​

4.6 VO 数据结构​

4.6.1 struct MppVoCtx​

4.6.2 struct MppVoPara​

4.7 SYS 数据结构（待完善）​

4.7.1 struct MppProcessFlowCtx​

4.7.2 struct MppProcessNode​

4.7.3 struct MppOps​

4.7.4 struct MppProcessNodeType​

4.8 内部关键数据结构​

4.8.1 struct MppFrame​

4.8.2 struct MppPacket​

4.8.3 struct ALBaseContex/ALXxxBaseContext​

5. 接口说明​

5.1 VDEC​

5.2 VENC​

5.3 G2D（待完善）​

5.4 VI​

5.5 VO​

5.6 SYS​

6. 测试程序​

6.1 单路解码测试（vi_file_vdec_vo_test）​

6.1.1 测试程序使用说明​

6.1.2 测试程序代码流程​

6.2 编码测试（vi_file_venc_sync_userptr_vo_file_test）​

6.2.1 测试程序使用说明​

6.2.2 测试程序代码流程​

6.3 解码后编码测试（vi_file_vdec_venc_sync_userptr_vo_file_test）​

6.3.1 测试程序使用说明​

6.3.2 测试程序代码流程​

7. 硬解支持与验证方法​

7.1 Bianbu 桌面系统​

7.1.1 mpv 播放器​

7.1.2 totem 播放器​

7.1.3 chromium 浏览器​

7.1.4 kodi 播放器​

7.1.5 ffplay 命令行​

7.1.6 Gstreamer 命令行​

7.2 Bianbu Linux 系统​

7.2.1 FFmpeg​

7.2.2 Gstreamer​

1. 模块介绍

1.1 概念术语

1.2 模块功能

1.3 配置说明

1.3.1 调试配置

1.3.2 参数配置

1.4 源码

1.4.1 源码位置

1.4.2 源码编译

1.4.3 源码结构

2. MPP 框架结构图

3. 关键流程

3.1 解码流程

3.2 编码流程

4. 数据结构

4.1 通用数据结构

4.1.1 enum MppModuleType

4.1.2 enum MppCodingType

4.1.3 enum MppPixelFormat

4.1.4 struct MppData

4.1.5 enum MppReturnValue

4.2 解码数据结构

4.2.1 struct MppVdecCtx

4.2.2 struct MppVdecPara

4.3 编码数据结构

4.3.1 struct MppVencCtx

4.3.2 struct MppVencPara

4.4 G2D 数据结构

4.4.1 struct MppG2dCtx

4.4.2 struct MppG2dPara（待完善）

4.5 VI 数据结构

4.5.1 struct MppViCtx

4.5.2 struct MppViPara

4.6 VO 数据结构

4.6.1 struct MppVoCtx

4.6.2 struct MppVoPara

4.7 SYS 数据结构（待完善）

4.7.1 struct MppProcessFlowCtx

4.7.2 struct MppProcessNode

4.7.3 struct MppOps

4.7.4 struct MppProcessNodeType

4.8 内部关键数据结构

4.8.1 struct MppFrame

4.8.2 struct MppPacket

4.8.3 struct ALBaseContex/ALXxxBaseContext

5. 接口说明

5.1 VDEC

5.2 VENC

5.3 G2D（待完善）

5.4 VI

5.5 VO

5.6 SYS

6. 测试程序

6.1 单路解码测试（vi_file_vdec_vo_test）

6.1.1 测试程序使用说明

6.1.2 测试程序代码流程

6.2 编码测试（vi_file_venc_sync_userptr_vo_file_test）

6.2.1 测试程序使用说明

6.2.2 测试程序代码流程

6.3 解码后编码测试（vi_file_vdec_venc_sync_userptr_vo_file_test）

6.3.1 测试程序使用说明

6.3.2 测试程序代码流程

7. 硬解支持与验证方法

7.1 Bianbu 桌面系统

7.1.1 mpv 播放器

7.1.2 totem 播放器

7.1.3 chromium 浏览器

7.1.4 kodi 播放器

7.1.5 ffplay 命令行

7.1.6 Gstreamer 命令行

7.2 Bianbu Linux 系统

7.2.1 FFmpeg

7.2.2 Gstreamer
