多媒体整体框架

本文容介绍 K1 平台的多媒体整体框架及各层功能。通过阅读，你将了解应用、框架、MPP 到驱动的关系，以及常用硬件模块的作用。

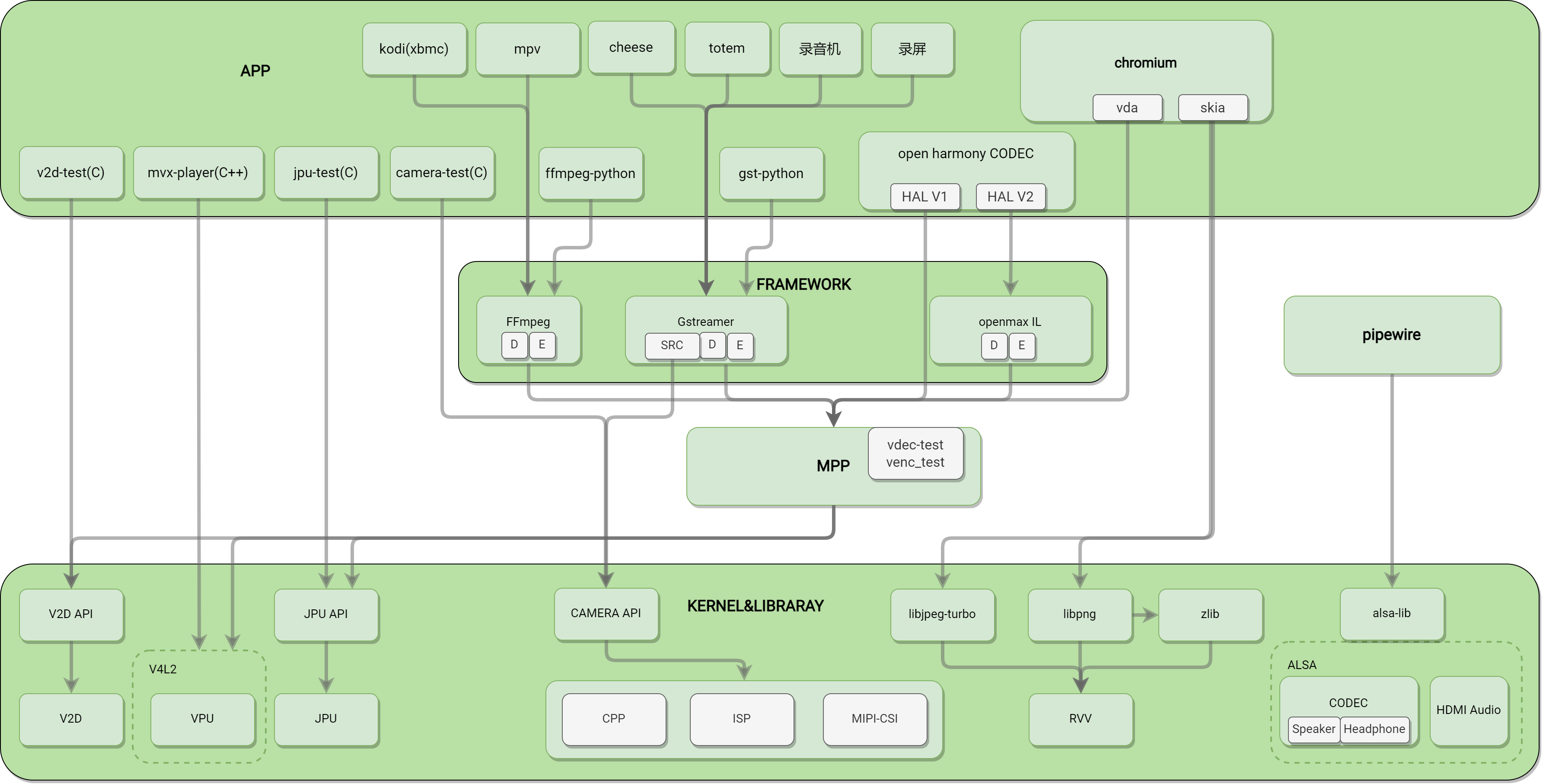

框架层次图及说明

整个多媒体系统分为 4 层，从上到下依次是：

1. APP 层

这一层包括 第三方应用 和 自研应用。

第三方应用

mpv（Bianbu 默认播放器）
- 支持 H.264 / HEVC / VP8 / VP9 / MPEG-4 / MPEG-2 / MJPEG 等多种格式的硬件解码
- 最高支持 4K60 视频播放
totem（Ubuntu 默认播放器）
- 支持 H.264 / HEVC / VP8 / VP9 / MPEG-4 / MPEG-2 / MJPEG 等多种格式的硬件解码
- 最高支持 4K30 视频播放
cheese（Bianbu/Ubuntu 桌面系统默认相机应用）
- 支持预览，拍照，录像等功能
- 实现 1080P30 流畅录像
chromium（Bianbu 系统默认浏览器）
- 支持 H.264/HEVC 等多种格式的硬件解码
- 最高支持 4K30 视频播放
kodi（开源播放器）
- H.264/HEVC/VP8/VP9 等多种格式的硬件解码
- 最高支持 4K60 视频的播放

自研应用 主要是我们提供的 API 对接 demo 或测试程序，用于功能验证和参考开发，例如：

v2d-test
- 测试 V2D 模块（非压缩图像格式转换、旋转、缩放）
mvx-player
- 测试 VPU 模块（视频编解码），命令行操作，输出保存为文件
jpu-test
- 测试 JPU 模块（JPEG 图像编解码），命令行操作，输出保存为文件。
camera-test
- 测试 CAMERA 模块（CPP-ISP-MIPICSI 通路）
- 仅限平台摄像头，不含 USB camera（USB camera 使用 v4l-utils 测试）

2. 开源多媒体框架层（FRAMEWORK）

在这一层，最常用的是 GStreamer 和 FFmpeg。它们是功能完整的多媒体解决方案，包含了视频播放所需的各个环节： muxer（复用） / demuxer（解复用） / decoder（解码） / encoder（编码） / display（显示）。我们在这层实现了多个插件，通过 MPP 将 K1 的硬件编解码库接入到这些框架中。

FFmpeg
- 已对接 K1 硬件编解码器
- 解码：H.264 / HEVC / VP8 / VP9 / MPEG-4 / MPEG-2 / MJPEG，最高支持 4K60
- 输出像素格式：AV_PIX_FMT_DRM_PRIME、AV_PIX_FMT_NV12
- 编码：H.264 / H.265 / VP8 / VP9 / MJPEG，最高支持 4K30
GStreamer
- 已对接 K1 硬件编解码器
- 解码：H.264 / HEVC / VP8 / VP9 / MPEG-4 / MPEG-2 / MJPEG，最高支持 4K30
- 编码：H.264 / H.265 / VP8 / VP9 / MJPEG，最高支持 1080P60
OpenMAX IL
- 编解码功能适配中

3. MPP（Multimedia Processing Platform）

对上：提供统一多媒体 API。
对下：动态加载不同平台的编解码库插件来调用编解码库。

4. 驱动与库（Driver & Library）

由 IP 厂商提供。
包含硬件驱动和 API 动态库，直接操作芯片多媒体模块。

概念术语

VPU（Video Processing Unit）
- 视频处理单元，负责硬件视频编解码，减轻 CPU 负担。
- K1 基于 V4L2 框架实现，支持 H.264 / HEVC / VP8 / VP9 / MJPEG / MPEG-4 解码，以及 H.264 / HEVC / VP8 / VP9 / MJPEG 编码。
V2D
- K1 提供的图像处理硬件模块，支持格式转换、缩放、裁剪等操作。
JPU（Jpeg Processing Unit）
- 硬件 JPEG 编解码，提高效率并减少 CPU 占用。
ISP
- 图像信号处理模块，优化来自传感器的原始图像，提升画质。
CPP
- 图像后处理模块，用于离线处理 ISP 输出的 NV12 数据。
- 金字塔式多层分时处理，主要功能包括：镜头畸变矫正、降噪（空域/时域/频域）、边缘增强等。
RVV
- RISC-V 架构的向量扩展指令集，用于加速数据并行计算，类似 ARM NEON。
MPP（Multimedia Processing Platform）
- 多媒体处理平台，负责对接硬件编解码与上层框架。
Gstreamer
- 开源的、灵活且功能强大的多媒体框架，用于构建流媒体应用程序和处理音频/视频数据。
- 它提供了一套库和工具，可以用来创建、处理和播放各种多媒体流，包括音频、视频、流媒体等。
- 支持多种编解码器和格式，可在多平台运行。
FFmpeg
- 跨平台开源音视频处理工具，支持录制、转换、推流和编辑。
- 兼容多种音视频格式和编解码器，可以在不同的操作系统上运行，包括 Windows、Mac 和 Linux。
- 广泛应用于多媒体处理领域。
V4L2（Video for Linux 2）
- Linux 系统的视频采集/输出设备 API。
- 为摄像头、视频采集卡等设备提供统一访问接口，便于视频采集、处理和显示。
ALSA（Advanced Linux Sound Architecture 高级 Linux 音频架构）
- Linux 系统上主流的音频架构，被广泛应用于各种 Linux 发行版中，用于处理音频和音频设备的软件架构。
- 提供了一个统一的音频接口，使得应用程序可以与音频硬件进行通信，支持多种音频设备和音频格式，并提供了低延迟和高质量的音频处理功能。
- 提供了一组工具和库，用于配置和管理音频设备，以及编写音频应用程序。
