GPADC

介绍 GPADC 的功能和使用方法。

模块介绍

IIO 是 Linux 内核中的一个子系统，专门用于处理工业控制、测量设备的数据采集和处理。IIO 子系统支持的设备类型众多，包括模数转换器（ADC）、数模转换器（DAC）、加速度计、陀螺仪、惯性测量单元、温度传感器。本章节介绍的 GPADC 是一个模数转换器，其嵌入到了进迭的 PMIC 芯片中。

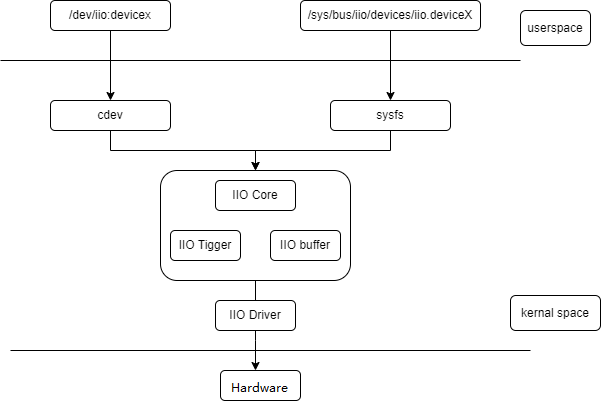

功能介绍

1. IIO Core：提供驱动程序和用户空间之间的接口，负责设备枚举、注册和管理。
2. IIO 设备驱动程序：用于控制和读取特定 IIO 设备的代码。
3. IIO 缓冲区：用于存储传感器和其他测量设备数据的内存区域。
4. IIO 事件处理：用于处理来自传感器和其他测量设备的中断和事件。

源码结构介绍

1. IIO Core：drivers/iio/industrialio-core.c
2. IIO 设备驱动程序：drivers/iio/adc/k1x_adc.c
3. IIO 缓冲区：drivers/iio/industrialio-buffer.c
4. IIO 事件处理：drivers/iio/industrialio-event.c

关键特性

特性

• 软件支持 6 路ADC
• 12bit ADC 转换精度，100Hz~50Khz采样率

配置介绍

主要包括 驱动使能配置 和 DTS 配置

CONFIG配置

Symbol: SPACEMIT_P1_ADC [=y]
Type  : tristate
Defined at drivers/iio/adc/Kconfig:1444
Prompt: Spacemit P1 adc driver
Depends on: IIO [=y] && MFD_SPACEMIT_PMIC [=y]
Location:
 -> Device Drivers
  -> Industrial I/O support (IIO [=y])
   -> Analog to digital converters
    -> Spacemit P1 adc driver (SPACEMIT_P1_ADC [=y])

DTS 配置

进迭的 GPADC 内嵌在 PMIC 中，使能 GPADC 需要配置两个 dts 节点：

1. GPADC channel pinctrl 配置

pmic_pinctrl: pinctrl {
    compatible = "pmic,pinctrl,spm8821";
    gpio-controller;
    #gpio-cells = <2>;
    spacemit,npins = <6>;

    /* 假如使用channel2 作为adc的输入管脚 */
    gpadc2_pins: gpadc2-pins {
            pins = "PIN2";
            function = "adcin";
    };
};

2. ADC 驱动使能配置

ext_adc: adc {
     compatible = "pmic,adc,spm8821";
};

接口介绍

API 介绍

struct iio_dev *iio_device_alloc(struct device *parent, int sizeof_priv); // 申请iio_dev结构体
struct iio_dev *devm_iio_device_alloc(struct device *dev, int sizeof_priv) // 申请 iio_dev
int iio_device_register(struct iio_dev *indio_dev) // 注册 IIO 设备
void iio_device_unregister(struct iio_dev *indio_dev) // 注销 IIO 设备

Debug介绍

sysfs

cd /sys/bus/iio/devices/iio:device0  # IIO 框架目录
in_voltage2_raw  # 读取 ADC 硬件寄存器的值
in_voltage2_scale  # 读取 ADC 的精度

测试介绍

通过动态改变外部采样电压值进行简单测试，软件读取电压值的方法如下：

cd /sys/bus/iio/devices/iio:device0
cat in_voltage2_raw
cat in_voltage2_scale

# 得到的两个节点值做乘法，即为采样电压值（单位为 mV）

FAQ
